Назначение
Запорно-пломбировочное устройство «ОХРА 1У», охранное устройство одноразового применения, предназначено для блокирования дверей всех типов железнодорожных вагонов и контейнеров, имеющих диаметр пломбировочных отверстий не менее 5 мм.
Устройство и принцип работы

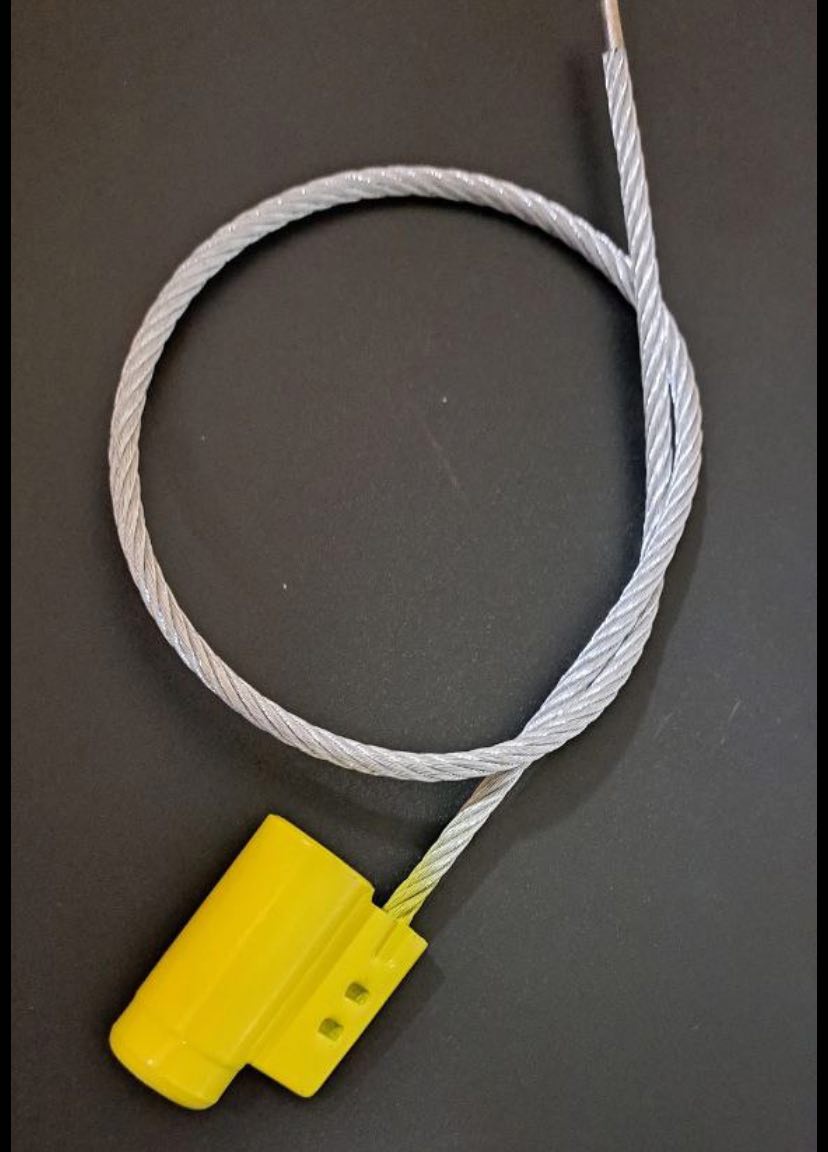

1. ЗПУ “ОХРА 1У” состоит из 2-х основных элементов:
-корпуса с размещённым в нём запирающим механизмом;
-охватывающего элемента – гибкого троса.
2. Запирающее устройство представляет собой стопорящий элемент, который при установке ЗПУ свободно перемещается по тросу в одну сторону и жёстко фиксируется на нём при попытке перемещения троса в другую сторону.
3. На корпусе ЗПУ нанесена следующая маркировка:
-товарный знак (логотип) завода-изготовителя;
-идентификационный номер ЗПУ (семиразрядный буквенно-цифровой код);
-наименование (тип) ЗПУ;
-последняя цифра года выпуска;
-буквенное сокращенное наименование перевозчика.
Гарантии изготовителя, условия транспортирования и хранения:
– гарантийный срок эксплуатации – 24 месяца со дня отгрузки потребителю, в том числе 12 месяцев с момента ввода в эксплуатацию (с момента установки на объект).
– ЗПУ может транспортироваться любым видом транспорта, включая автомобильный, железнодорожный, водный, воздушный, а также в смешанных интермодальных перевозках в закрытых кузовах, вагонах, трюмах без ограничения дальности перевозки. Допускается перевозка ЗПУ в открытых автомобилях, на палубах судов с защитой от прямого воздействия атмосферных осадков.
– ЗПУ в транспортной таре должны сохранять свои свойства и характеристики при транспортировании и хранении в закрытых помещениях с естественной вентиляцией для вида климатического исполнения ОЖ4 по группе условий хранения 5 по ГОСТ 15150-69 в течение всего срока службы изделия.
– ЗПУ при транспортировании должны быть устойчивы к воздействию механических факторов по ГОСТ Р 51908-2002 и соответствовать группе Ж- жёсткие.
– изготовитель гарантирует соответствие ЗПУ требованиям технических условий при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
Достоинства
ЗПУ «ОХРА 1У» соответствует «Общим требованиям к запорно-пломбировочным устройствам механическим, применяемым для пломбирования грузовых вагонов и контейнеров на железнодорожном транспорте РФ» и требованиям на соответствие ГОСТ Р 59164-2020.
Отсутствие возможности высверливания каната из корпуса, с целью исключения повторной установки ЗПУ.
Повышенная стойкость к размыканию при образовании гололеда.
Стойкость комбинированного покрытия к атмосферным воздействиям согласно УХЛ-1.
Обладает стойкостью от подмены и подделки, а также устойчивостью к несанкционированному (криминальному) вскрытию, что подтверждено Заключением ФКУ «НИЦ «Охрана» Росгвардии и Актом ФБУ РФЦСЭ при Минюсте России.
Оригинальная конструкция защищена патентами РФ.
Запорно-пломбировочное устройство «ОХРА 1У» разрешено* к применению на всей сети железных дорог России, а также в странах СНГ.
*находится в стадии рассмотрения в ОАО «РЖД»
